漂莱特软化树脂C100E基本类型

软化树脂的品种很多，但是结构性质不同，所以表现出来的特性也是有所不同，适应于不同的用途。应用树脂要根据工艺要求和物料的性质选用适当的类型和品种。

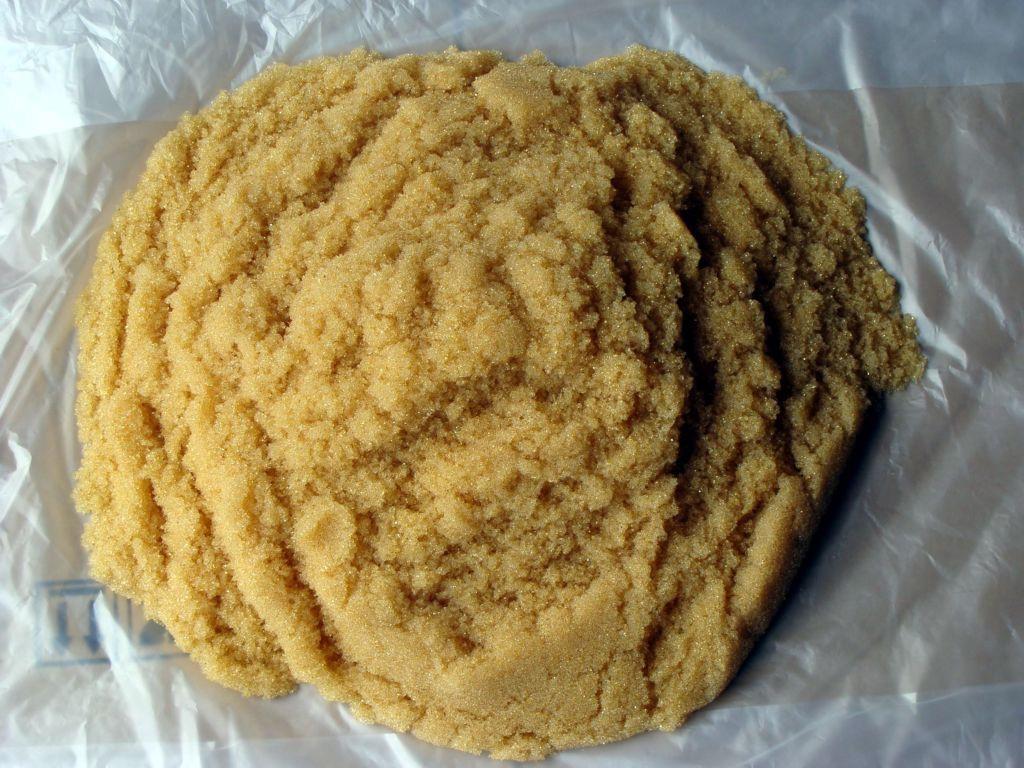

漂莱特软化树脂C100E是在交联为7%的苯乙烯，二乙烯苯共聚体上带有磺酸基(-SO3H)的阳离子交换树脂。该树脂的RH型极易与其它阳离子交换，同时释放出H+，表现出很强的酸性。

在低浓度溶液中，对金属阳离子的亲合力随离子价升高而增强。在同价阳离子中，对原子序数高的较易于吸着。本品具有交换容量高，交换速度快，机械强度好等特点。

1、 漂莱特软化树脂C100E的基本类型

(1) 强酸性阳离子树脂

这类树脂含有大量的强酸性基团，如磺酸基-SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3-，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。

树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时放出被吸附的阳离子，再与H+结合而恢复原来的组成。

(2) 弱酸性阳离子树脂

这类含弱酸性基团，如羧基-COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO-(R为碳氢基团)，能与溶液中的其他阳离子吸附结合，从而产生阳离子交换作用。这种树脂的酸性即离解性较弱，在低pH下难以离解和进行离子交换，只能在碱性、中性或微酸性溶液中(如pH5～14)起作用。这类树脂亦是用酸进行再生(比强酸性树脂较易再生)。

(3) 强碱性阴离子树脂

这类树脂含有强碱性基团，如季胺基(亦称四级胺基)-NR3OH(R为碳氢基团)，能在水中离解出OH-而呈强碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。这种树脂的离解性很强，在不同pH下都能正常工作。它用强碱(如NaOH)进行再生。

漂莱特树脂C100E纯净水设备软化水用阳离子交换树脂技术参数：

  1、PH范围：0-14

  2、允许温度：钠型≤120，氢≤100

  3、膨胀率%(NA+到H+)：≤10

  4、工业用树脂层高度m：≥1.0

  5、再生液浓度%：NACL 6-10，HCL 5-1，H2SO4 2-4

  6、再生剂用量kg/m3(按100%计工业品)：NACL 75-150，HCL 40-100，H2SO4 75-150

  7、再生液流速m/h：5-8

  8、再生接触时间minute：30-60

  9、正洗流速m/h：10-20

  10、正洗时间minute：约30

  11、运行流速m/h：10-40

  12、工作交换容量mmol/l(湿)：食盐再生≥1000，盐酸再生≥1500

漂莱特C100E软化树脂使用：

软化树脂的使用方法，主要分为四个部分，分别是填装、反洗、再生、清洗，下面为大家详细的介绍软化树脂的使用方法：

填装：

1.先将干净的水放入树脂罐当中，高度在树脂罐的三分之一左右，可以有效的防止树脂与树脂罐发生碰撞，造成树脂的损坏。

2.将树脂从树脂罐顶部放入，然后对树脂进行反洗，时间大概在30分钟左右。

3.排水至液面高于树脂层5cm，进气混合树脂15～20分钟。

4.启动设备，检测正洗效果和出水电导率，如果数据正常，且产水能够达标，即可正常使用。

反洗：

树脂在工作一段时间之后，树脂上会有很多杂质，为了树脂的更好的使用，需要将这些杂质清除，一般的步骤是：从交换柱的底部进水，从顶部出水，对树脂进行反洗，直至出水清澈为止。

再生：

使用一定浓度的食盐水清洗树脂，（实验证明清洗的效果要比浸泡的效果更好）流速不能太快，一般再生的流速在10~15m/h左右，一般需要清洗半个小时左右，再生时需要根据实际的情况来决定清洗的时间。

清洗：

在食盐水清洗之后，使用与食盐水相同的流速进行冲洗，将树脂中的盐全部清洗干净，这个过程也是树脂再生的过程之一，所以很多人将这个过程叫做置换，时间大概一下30分钟左右。
