漂莱特C100EDL软化水树脂使用领域

漂莱特锅炉软化水树脂C100EDL是在苯乙烯-二乙烯苯共聚上带有磺酸基(-SO3H)的阳离子交换树脂。漂莱特C100EDL软化水树脂的使用领域很广，适用于混床系统纯水、高纯水的制备。下面我们来看看。

该漂莱特树脂的RH型极易与其它阳离子交换，同时释放出H+，表现出很强的酸性。

漂莱特C100EDL食品级软化树脂具有分离能力极好，机械强度好等特性。目前软化水处理设备生产行业耗材品牌的首选。在低浓度溶液中，对金属阳离子的亲合力随离子价升高而增强。在同价阳离子中，对原子序数高的较易于吸着。使用混床与分层床。

在低浓度溶液中，对金属阳离子的亲和力随离子价升高而增强，在同价阳离子中，对原子序数高的较易于吸着，本品具有交换容量高，交换速度快，机械强度号等特点。

漂莱特锅炉软化水树脂C100EDL因其颗粒较大且均匀，运行阻力小，易于与引述只的反洗分层，适用于混床系统纯水、高纯水的制备。

软化水设备也称为软化水装置、软水器、软水机、软水设备、水质软化器。他是采用阳树脂对源水进行软化,主要目的是让阳树脂吸附水中的钙、镁离子(形成水垢的主要成分)，降低源水的硬度，并可以进行智能化树脂再生，循环使用。

软化除盐、电子除垢仪、过滤分离、锅炉软化、工业软化设备、食品软化设备、家用自来水软化等。对于用反渗透设备处理地下水用来制取纯水时，为充分去除水中钙镁离子也必须配置水软化装置。

漂莱特软化水树脂C100EDL使用时的参考指标：

1、ph范围：0-14
2、使用温度：纳型≤120℃，氯型≤100℃
3、转型膨胀率(Na+ H+)≤10%
4、工业用树脂层高度：1.0-1.3m
5、再生液浓度：NaCl 4-10%，HCl 2-5%，H2SO4 1-2% 2-4%
6、再生剂用量(按100%计)：NaCl 75-150Kg/m3，HCl 40-100Kg/m3，H2SO4 75-105Kg/m3
7、再生液流速：5-8m/h
8、再生接触时间：30-60min
9、正洗流速：10-20m/h
10、正洗时间：30min
11、运行流速：10-40m/h
12、工作交换容量：NaCl再生≥1000mmol/l(湿)，HCl再生≥1350mmol/l(湿)

漂莱特软化水树脂C100EDL的理化性能指标：

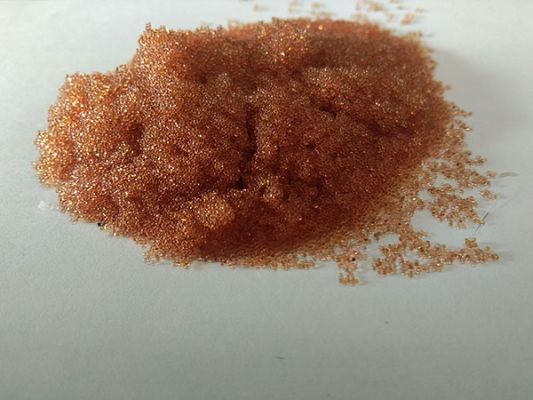

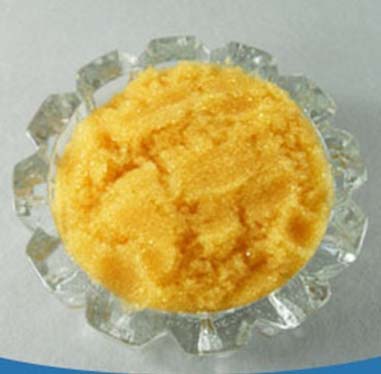

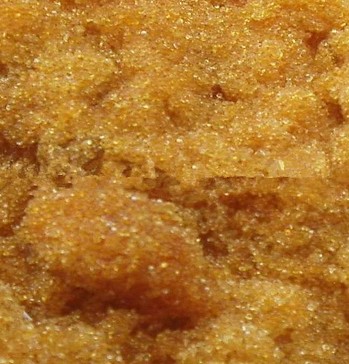

1、外观：棕黄之棕褐色球状颗粒
2、功能基团：磺酸基
3、出场形式：纳型
4、含水量：45-53%
5、质量交换容量≥4.4mmol/ml
6、体积交换容量≥1.7mmol/ml
7、湿视密度：0.77-0.87g/ml
8、湿真密度：1.24-1.28g/ml
9、范围粒度(0.06-1.25mm)≥95%
10、下限粒度(<0.60mm)≤1%
11、有效粒径<0.60mm
12、均一系数≤1.4
13、膜厚圆球率≥90%

漂莱特软化水树脂C100EDL的再生原理：

当软水树脂置换了水中一定量的钙镁等的硬度离子后，将无法再软化水，此时就需要软水机进行树脂再生，也就是树脂钙污染后的还原再生法。

1、 用Na溶液再生强阳离子交换树脂时，宜采取分步再生法。开始以低浓度Na溶液再生，因为此时从树脂上解吸下来的Ca2+浓度高，但Na浓度较低，即使形成少量Ca2+Na沉淀也会被溶液冲走。然后逐步提高Na浓度，此时从树脂上解吸下来的Ca2+浓度低，不会形成Na沉淀。

2、 由于弱阳离子交换树脂是用强阳离子交换树脂的再生废液进行再生的。因此，在进酸的同时，弱阳离子交换器必须进稀释水(JF9201滤后水)，进水量以液位不超过交换器进酸口为宜。另外注意观察弱阳离子交换器排出的再生废液颜色，如呈白色浑浊物，即使调节进酸浓度。

3、 进酸完后，弱阳离子交换器必须立即进JF9201滤后水置换清洗，强阳离子交换器必须立即进精制水置换清洗。

4、 冬季由于再生液温度低，更易出现钙污染。因此在再生前，弱阳离子交换器必须擦洗反洗，弱阳离子交换器必须与强阳离子交换器之间再生废液的管道必须反冲，做到防患于未然。

此过程在家用软水机内需要2-3个小时，通常称为软水机反冲洗再生。会根据软水机型号不同而需要一定量的树脂再生剂(Na)。软化水设备主要采用漂莱特弱酸型树脂C100EDL对原水进行软化。

深圳市铭和泰环保科技有限公司（www.szmhthb.com）坚持“创新、协作、共赢”的价值观，以"专心,专注”为理念,以“求实、求是、求精”为宗旨，为客户提供高效、贴心的服务! 欢迎转载注明出处！
